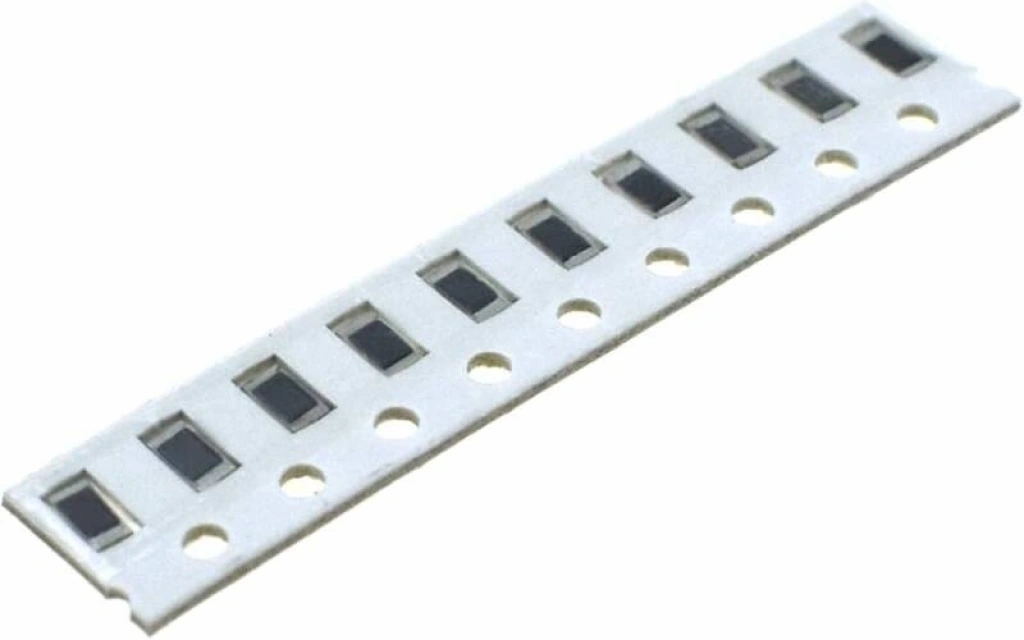

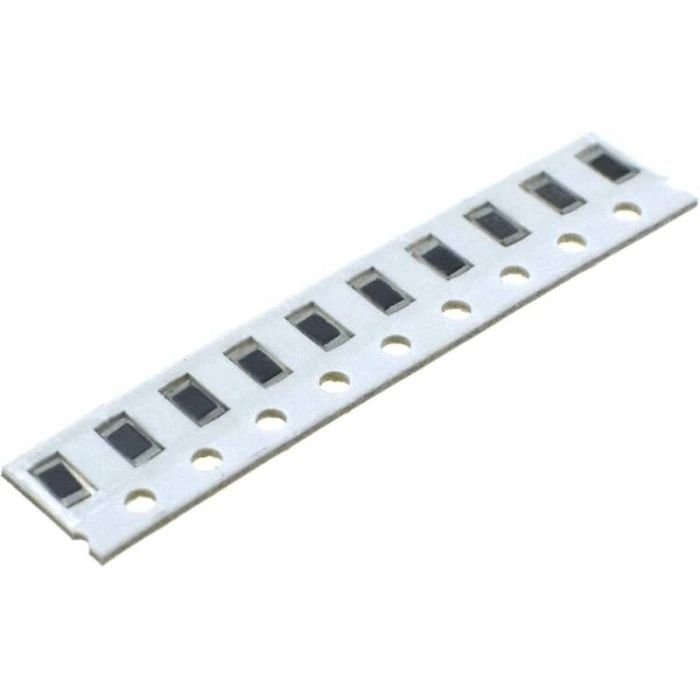

SMD 1206 dirençler, yüzey montaj teknolojisi (SMT) ile üretim yapan devre kartlarında kullanılan standart boyutlu dirençlerdir. SMD veya SMT tipi dirençler, özellikle prototipleme, küçük boyutlu cihaz tasarımları ve yüksek yoğunluklu PCB uygulamaları için idealdir.
Teknik Özellikler:
Direnç Değeri: 1K
Boyut: 1206 (3.2 mm x 1.6 mm)
Güç: 0.25W (1/4 Watt)
Tolerans: ±1% veya ±5% (ürün etiketine göre değişebilir)
Malzeme Türü: Kalın film (thick film) veya ince film (thin film)
Montaj Tipi: Yüzey montaj (SMD)
Kullanım Alanları:
Elektronik prototipleme
Gömülü sistemler ve mikrodenetleyici devreleri
Endüstriyel otomasyon
Güç devreleri ve LED sürücüler
Sıkışık alanlarda yer tasarrufu sağlamak amacıyla kompakt tasarımlar
3 Haneli Kod: İlk iki rakam direnç değerini, son rakam ise çarpanı belirtir (10 üzeri kuvvet).
Formül:
Değer = (1. rakam × 10 + 2. rakam) × 10^(3. rakam)
Örnek:472 → (4 × 10 + 7) × 10² = 4700Ω = 4.7kΩ
Örnek:104 → (1 × 10 + 0) × 10⁴ = 100000Ω = 100kΩ
4 Haneli Kod: İlk üç rakam direnç değerini, son rakam ise çarpanı belirtir.
Formül:
Değer = (1. rakam × 100 + 2. rakam × 10 + 3. rakam) × 10^(4. rakam)
Örnek:1001 → (1×100 + 0×10 + 0) × 10¹ = 1000Ω = 1kΩ
Örnek:4702 → (4×100 + 7×10 + 0) × 10² = 47000Ω = 47kΩ
Paket İçeriği:
